PCBAとPCBの違いは何ですか?
プリント回路基板 (PCB) とプリント回路基板アセンブリ (PCBA) はどちらも、エレクトロニクス業界では重要な用語です。 これらを同じ意味で使う人もいますが、実際には 2 つの異なるものです。
これら 2 つの用語の主な違いは、PCB は空白の回路基板を指すのに対し、PCBA は基板を目的どおりに機能させるために必要なすべての電子部品を含む回路基板を指すことです。 PCBA は完全に機能するボードですが、PCB は必要なコンポーネントを備えていないため、まだ機能していません。 PCB と PCBA は同じプロセスの 2 つの異なる部分です。PCBA は既存の PCB の上に構築されます。
このガイドでは、PCB の定義、PCBA の定義、および 2 つの用語の違いを詳しく見ていきます。

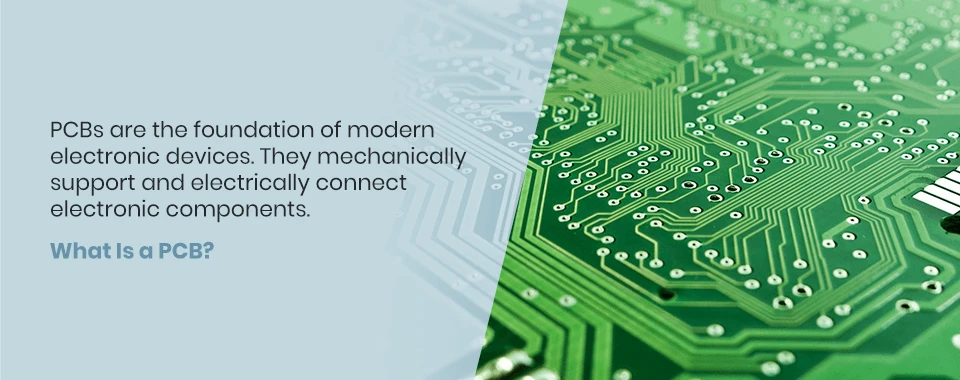

プリント基板とは？
PCB は、最新の電子機器の基盤です。 電子部品を機械的に支持し、電気的に接続します。 回路基板自体は、ガラス繊維や複合エポキシなどのラミネートでできており、回路基板のさまざまな部分を接続する導電経路が含まれています。 これらのパスは、意図した PCB 設計に従ってボード上に印刷または刻印されています。
基板の種類
PCB の主な種類は次のとおりです。
1. 単層 PCB は PCB の最も単純なタイプであり、単層の導電性材料と単層のはんだマスクでコーティングされています。 PCB のコンポーネントはシルクスクリーンでマークされています。
2. 2 層 PCB は基板の上下に導電性材料の層があるため、1 層 PCB よりも柔軟性が高く、サイズが小さくなります。
3. 多層 PCB には、より複雑な用途向けに 2 つ以上の導電層があります。
その他の一般的なタイプの PCB には、フレキシブル PCB、リジッド PCB、およびフレックス リジッド PCB があります。
PCBAとPCBの違いは何ですか?
使用材料
PCB の基板材料は通常、ガラス繊維、複合エポキシ、またはその他のラミネートです。 基板の片面または両面の導電性材料は通常、銅です。 設計に従って基板上にメッキまたはエッチングされるプリント回路も銅でできています。 回路は、酸化を防ぐためにスズ鉛でコーティングされています。 PCB の外縁にはコンタクト フィンガーがあり、これもスズ鉛でコーティングされており、導電性を高めるためにニッケルや金などの他の材料もコーティングされています。
応用
PCB は、家庭用電化製品、重機、ロボット工学、車両部品、医療機器など、幅広い電子機器で使用されています。 例は次のとおりです。
スキャン翻訳機、トーキング ペン、リーディング ペン、タブレット PC、学習マシン、コンピューター、携帯電話、テレビ、ラジオ、プリンター、電卓、家電製品、照明システム、医用画像システム、ペースメーカー、エンジン管理システム、産業用制御、電気通信塔、データ記憶装置、衛星システム

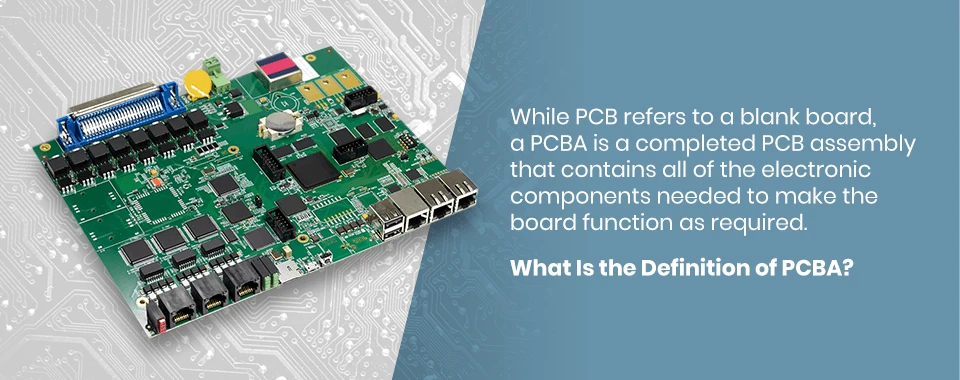

PCBA の定義は?
PCB はブランク ボードを指しますが、PCBA は、ボードを必要に応じて機能させるために必要なすべての電子部品を含む完全な PCB アセンブリです。 PCBA は、必要なコンポーネントを使用して回路基板を組み立てるプロセスを指すこともあります。
PCBA 企業が PCB アセンブリに使用できる主な方法は 2 つあります。
1. 表面実装技術
表面実装技術 (SMT) は、PCB の表面に電子部品を取り付けるアセンブリ プロセスです。 これは高度に自動化されており、柔軟性があり、接続密度を高めることができます。 これにより、メーカーは複雑な回路を小さなコンポーネントに組み込むことができます。
PCBA SMT の 4 つの基本的な手順は次のとおりです。
PCB の準備: まず、アセンブラははんだペーストをボード上の目的の場所に配置します。
コンポーネントの配置: 次に、アセンブラーは、通常はピック アンド プレース マシンを使用して、ボードにコンポーネントを配置します。
リフローはんだ付け: 組み立て担当者は、はんだペーストがはんだ接合の形成に必要な温度に達するまで、基板をリフロー オーブンで加熱します。
検査: アセンブラーは、コンポーネントを接続する前、リフローはんだ付けの前後など、SMT プロセス全体を検査します。
2.スルーホール技術
スルーホール技術は、リードと呼ばれる電子部品を接続できる PCB にドリルで穴を開けることを含むアセンブリ プロセスです。 これは SMT よりも古い技術ですが、回路基板とコンポーネント間の接続を強化し、アセンブリの耐久性と信頼性を高めます。
スルーホールの組み立ては、全自動または半自動で行うことができます。 PCBA スルーホール プロセスの手順は次のとおりです。
穴あけ: スルーホール プロセスの最初のステップは、回路基板に穴を開けることです。 これらの穴は、コンポーネントのリードに適合するサイズにする必要があります。
リードを配置する: 次に、アセンブラーはリードを穴に配置します。
はんだ付け: プロセスの次のステップははんだ付けです。 この手順により、コンポーネントが所定の位置にしっかりと固定されます。
検査: プロセス全体を通して、PCBA が意図したとおりに機能していることを確認するためにコンポーネントが検査されます。
PCBA と PCB は互いにどのように関係していますか?
PCB と PCBA は、同じプロセス全体の 2 つの異なるステップの結果です。 PCB は、電子部品が接続されていない空の回路基板ですが、PCBA は、目的の用途に応じて基板に必要なすべてのコンポーネントを含む完全なアセンブリです。 PCBA は電子機器で使用する準備ができていますが、PCB はまだ機能していません。
PCB アセンブリにはさまざまなコンポーネントとプロセスが含まれるため、ブランク ボードの製造は完全な PCBA の製造よりも簡単です。 また、ブランク PCB と比較して、PCBA の製造コストも高くなります。 ただし、完全なボードを作成するには、両方の手順が必要です。 PCBA は、PCB なしでは作成できません。 PCB 製造はプロセスの最初のステップであり、PCBA 製造はその最初のステップに基づいています。
もう 1 つの違いは、PCB と PCBA のパッケージ方法にあります。 PCB は通常、真空パッケージを使用してパッケージ化されますが、PCBA はコンパートメントまたは帯電防止パッケージを使用する必要があります。
当社のPCBAサービス

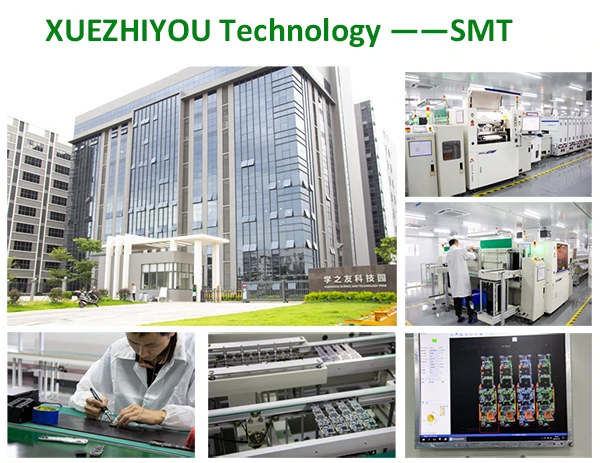

XUEZHIYOU Technology では、ボード レベルおよびフル ボックス アセンブリ、SMT およびスルーホール技術、完全自動化プロセスから精密なハンド アセンブリまでのすべてを含む、プロフェッショナルな PCB アセンブリ サービスを提供しています。 製品の機械は ISO 認定を受けています。 XUEZHIYOU と提携すると、長年の経験、迅速なサービス、優れた製品を手に入れることができます。
